Автоматика

Описание автоматики GTC



Монтаж

Монтаж пульта производится только на вертикальную ровную поверхность.

Кронштейн крепления следует устанавливать на саморезы, входящие в комплект поставки.

Не прилагайте большого усилия для защелкивания пульта на кронштейн, это может привести к поломке. Если пульт не защелкивается проверьте правильность крепления кронштейна.

Запрещено располагать пульт вблизи тепловыделяющих и нагревательных приборов, это может вызвать большую не точность в показаниях датчика комнатной температуры.

Пульт подключается к контроллеру стандартным кабелем поставляемым компанией производителем или кабелем заказанным у Вашего дилера под Ваши требования.

Не рекомендуем самостоятельно без соответствующей квалификации производить кабель для подключения. Ваш дилер может обучить как самостоятельно изготовить кабель подключения и порекомендовать какие кабели, разъемы и инструмент можно использовать для их подключения. Предупреждаем, что гарантийные обязательства даже после такого обучения снимаются.

Для установки пульта конструктивно не предусмотрена его разборка, поэтому во избежание порчи не разбирайте пульт самостоятельно.

Проверьте пульт после получения, комплект поставки:

Пульт
Паспорт
Дюбель × 3шт
Саморезы × 3шт
Гарантийный талон

Первое включение

Подключите питание вашей установки, при этом включится экран пульта с логотипом и раздастся звуковой сигнал готовности к работе.

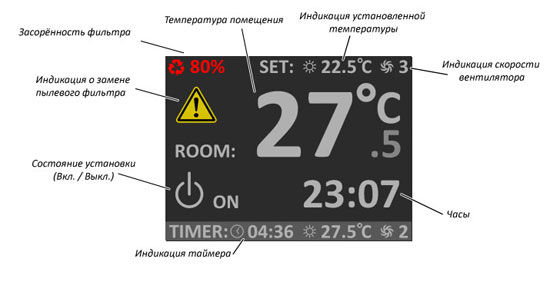

После этого на экране вы увидите поле «Dark Screen».

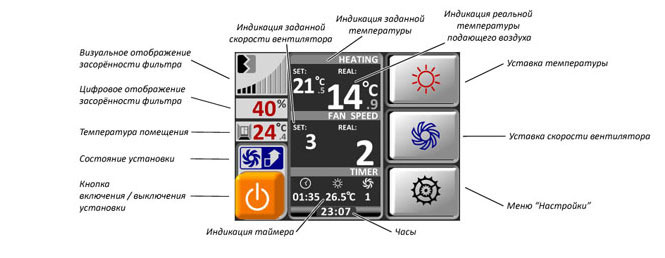

Нажав на любую часть экрана Вы попадаете в основное рабочее меню системы (далее рабочее меню).

Если в течение 60 сек не происходит команды нажатий, система возвращается в режим поля «Dark Screen». В основном меню в полях Temperature и Speed Вы увидите значения выставленных уставок (SET).

Старт системы производится нажатием и удержанием в течение 3-5 сек кнопки включения/выключения установки. При этом происходит ряд последовательных действий, которые индицируются шильдиками над кнопкой пуск. Значения и функции этих шильдиков смотрите в разделе «Обозначение индикаторов».

В момент запуска системы все «кнопки» пульта заблокированны до полного запуска системы. Появления информационных шильдиков сопровождается таймером обратного отсчета индицируемого действия в поле часов.

Основные функции

Регулировка температуры

Для входа в режим уставки температуры необходимо в рабочем меню нажать на кнопку с изображением Солнца.

Чтобы изменить температуру подаваемого воздуха необходимо нажать кнопки ВВЕРХ или ВНИЗ. По умолчанию температура может быть изменена в диапазоне от +5 до +30 °С. Для сохранения выставленных параметров и выхода в основное меню нажмите кнопку OK.

В поле «ROOM» отображается температура в помещении (от датчика в пульте).

В поле «SET» - установленная температура подаваемого воздуха.

В поле «REAL» - реальная температура подаваемого воздуха.

(Реальная температура может отличаться от заданной.*)

Регулировка количества подаваемого воздуха

Для входа в режим уставки скорости вентилятора необходимо в рабочем меню нажать на кнопку с изображением Вентилятора.

Чтобы изменить скорость вентилятора необходимо нажать кнопки ВВЕРХ или ВНИЗ. По умолчанию выставлено 3 скорости. Для сохранения выставленных параметров и выхода в основное меню нажать кнопку OK.

Дата / Время

Для установки Даты / Время необходимо зайти в меню «Настройки» (кнопка с изображением Шестерёнки), далее нажать кнопку «CLOCK»

Переключение между полями происходит при нажатии кнопок ВВЕРХ или ВНИЗ. Для выбора поля нажать ОК. Изменять значения кнопками ВВЕРХ или ВНИЗ. Для сохранения выбранных параметров нажать ОК. По завершении установки нажать кнопку EXIT. Если параметр был изменен, но не подтвержден нажатием кнопки ОК, то при нажатии кнопки EXIT выводится всплывающее окно:

«YES» - Сохранить

«NO» - Не сохранять

«CANCEL» - Отменить и вернуться в меню уставки Даты / Время

Таймер

Для установки таймера необходимо зайти в меню «Настройки» (кнопка с изображением Шестерёнки), далее нажать кнопку «TIMER».

Появится окно включения / отключения таймера и выбора дней недели.

Кнопка «ON/OFF» включает/выключает режим работы по таймеру.

Нажатие на кнопку дня недели вызывает переход в подменю установки таймеров для этого дня недели.

В заголовке с правой стороны отображается редактируемый день недели (В нашем случае «SU» т.е. Воскресенье). На 1 сутки можно выставить максимум 4 команды с установкой времени, температуры и скорости вентилятора.

Для уставки таймера:

Кнопками ВВЕРХ или ВНИЗ выберите команду. Для выбора команды нажмите OK
Кнопками ВВЕРХ или ВНИЗ измените значения.
Для сохранения выбранного значения нажмите OK.
Для выхода нажать кнопку «EXIT»
Если параметры были изменены, появиться всплывающее окно с подтверждением выбранных параметров.

Нажмите «Yes» для сохранения,
                  «NO» для отказа,
                  «Cancel» для возврата в редактирование таймера.

    Время включения следующего таймера всегда должно быть больше предыдущего.
    Температура должна быть в диапазоне от +5 до 30 °С.
    Скорость ‒ 1, 2, 3 и «OFF» т.е. выключение оборудования.

    Если включен режим работы по таймеру и если таймер в соответствующий день недели активен, то контур кнопки для соответствующего дня подкрашен оранжевым цветом. Чтобы убрать таймер с активного дня, необходимо нажать на кнопку.

    Внимание. Проверьте правильность установки времени и даты так как таймеры будут работать именно с этими значениями.

    Подтверждением включения будут следующие надписи в основном меню в поле TIMER.

    Если в текущих сутках есть активные таймеры то в поле TIMER будет показано значение параметров ближайшего из активных.

    Режим "Dark Screen" Основное меню

    Если в ближайших сутках нет активных таймеров, а они есть в другие дни недели то Вы увидите надпись THIS WEEK.

    Режим "Dark Screen" Основное меню

    Если нет ни одного активного таймера или таймеры отключены «кнопкой» OFF то будет надпись NOT ACTIVE.

    Режим "Dark Screen" Основное меню


    Дополнительные функции

    Для вызова дополнительных функций необходимо зайти в меню «Настройки» (кнопка с изображением Шестерёнки), далее нажать кнопку «USER CONFIG».


    NORD START - алгоритм запуска системы с последовательным набором скорости (по умолчанию отключен). Актуален при низких температурах входящего воздуха и при не достаточной мощности калорифера.
    TEMPERATURE AUTO - автоматический выбор режима нагрева или охлаждения).
    DARK SCREEN BRIGHTNESS - параметры установки 20,40,60,80,100 % яркости в одноименном поле (по умолчанию 20%).
    SOUND AT THE TOUCH - щелчки при касании экрана.
    ALARM SOUND - синал при аварийном отключении или при внутренних авариях. Отключает сигнал при любых авариях за исключением аварии угрозы замораживания в системах с водяным калорифером, так как этот тип аварии требует немедленного вмешательства и быстрого принятия решения.
    SYSTEM SHUTDOWN BY FILTER PRE. SENS. - аварийное отключение по засорению воздушного фильтра. (По умолчанию включен).
    AUTOMATIC SYSTEM RESTART - алгоритм автоматического включения установки при пропадании напряжения питания с последующим восстановлением. Включается с последними значениями уставок если не был установлен активный таймер на текущий период времени. При наличие такого таймера система запустится с новыми значениями в соответствии с этим таймером.
    AUTO SPEED DOWN - алгоритм автоматического снижения скорости при невозможности выхода на уставку температуры.
    CUSTOMERS NUMBER SERVICE TELEPHONE - номер телефона Вашей сервисной службы. Появляется при аварийных отключениях (см. раздел «Аварийная ситуация»).
    FIRMWARE VERSION - номер версии ПО пульта и контроллера.
    NUMBER OF SECOND PER PIXEL - значения от 1 до 30 меняет размерность шкалы времени от 4 мин до 120 мин в меню GRAPH.
    DEFAULT - значения по умолчанию (включая конфигурацию системы в соответствии с записанным профилем).
    Внимание. Рекомендуем использовать эту функцию крайне осторожно или не использовать совсем, так как не всегда известно с каким профилем Вам был установлен контроллер.


    График температур

    Для отображения графика температур необходимо зайти в меню «Настройки» (кнопка с изображением Шестерёнки), далее нажать кнопку «GRAPH».

    Обозначение индикаторов

    Информационные шильдики

    Отображаются в поле "Состояние установки"

    Установка включена Открытие воздушного клапана
    Установка выключена Закрытие воздушного клапана
    Перегрев системы Запуск вентилятора
    Недогрев системы Остановка вентилятора
    Автоматическое понижение скорости вентилятора Включение нагрева
    Внешний стоп Отключение нагрева
    NORD START Авария

    Аварийная ситуация

    Vent pipe temperature Sensor - short-circuit sensor temperature
    (Короткое замыкание датчика температуры в канале)
    Cooling - alarm pressure refrigerant
    (Авария ККБ (датчики низкого и высокого давления))
    Differential pressure sensor air filter - short-circuit
    (Короткое замыкание дифференциального датчика давления на фильтре)
    Fire
    (Пожар)
    Vent pipe temperature Sensor - break sensor temperature
    (Обрыв датчика температуры в канале)
    Overheating electrical heater
    (Перегрев калорифера)
    Differential pressure sensor air filter - break
    (Обрыв дифференциального датчика давления на фильтре)
    Fan failure
    (Авария вентилятора)
    Vent pipe temperature Sensor - danger of freeze water heater
    (Угроза замораживания по температуре в канале)
    Differential pressure sensor air filter - 100%
    (Авария по 100% загрязненности фильтра)
        After alarm
    (Аварийная ситуация произошедшая ранее. Для снятия удерживать кнопку «EXIT» в течение 3 сек)
